瑞豐恒紫外激光器專于在PCB印刷電路板上標刻條碼、二維碼和字符、圖形等信息打標

發布時間：2019/10/31

PCB打標機（紫外激光打標機）是專門用于在印刷電路板上標刻條碼、二維碼和字符、圖形等信息的專用機型，可全自動完成上料、取板、定位、標刻、工位切換、下料等工序，能夠合SMT產線在線運作，也可配合自動上下板機組成離線式工作站。該機通過自主研發的專用軟件，可以實現與客戶信息系統的對接，標刻信息由軟件系統自動生成，也可通過網絡接收。





對某PCB線路板客戶的產品標刻要求，瑞豐恒激光提供以下PCB線路板應用方案。

目標客戶需求：打標位置：PCB板條碼框位置。

打標要求:白油層雕刻不允許傷綠油層;綠油層雕刻不允許露銅;

雕刻規格:二維碼尺寸最小3*3mm;(可調)

雕刻最大范圍:400*400mm;(可調)

打標內容要求:可打標市面所需條碼類型及字符，例如：條形碼、QR Code、 Datamatrix等常見類型;

方案設計：根據客戶PCB打標要求及特定需求(打標位置下方存在多條細銅線)，3W紫外激光打標器。

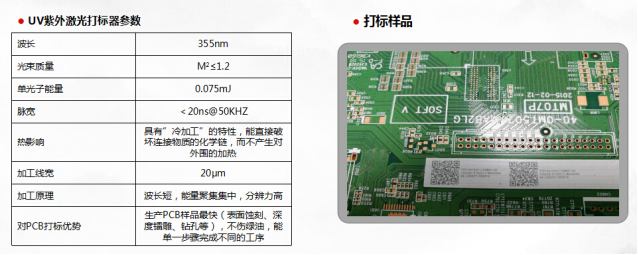

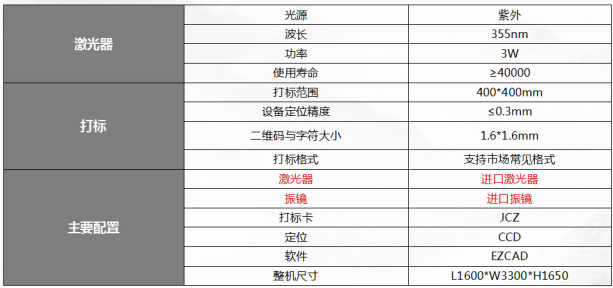

設備參數：


專用打標軟件：

1、軟件操作簡便、功能強大。

2、由于控制主機直接采用計算機，具有強大的通訊能力，可連接大部分(防偽)數據生成系統，滿足深層防偽需求。

3、實現對圖形、文字及其他需變更技術參數進行逐個或增量打標

精密產品結構：

1、激光器擁有精巧的密封設計，可以使內外形成氣壓差，真正做到一塵不染。

2、XY運動平臺，帶動輸送軌道，滿足產品尺寸的打碼要求.

3、CCD定位模組，相機定位確保PCB打碼的位置精度.

4、除塵風口，保證鐳雕是產生的粉塵煙霧被抽走，確保環境的安全.

5、可調寬軌道，適應一定尺寸范圍內的PCB板，通過軟件控制，可自動調寬.

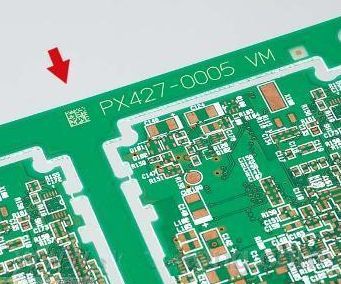

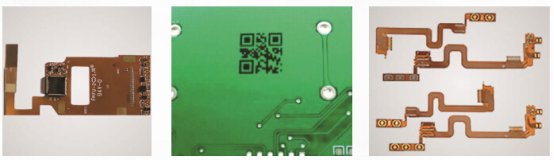

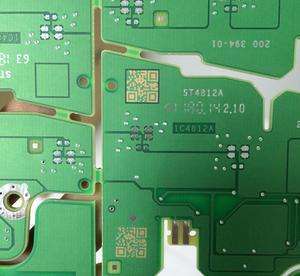

PCB及線路板激光打標樣品：



歡迎了解瑞豐恒更多紫外激光打標打碼應用：http://www.ewl913.cn

依托十多年激光工藝應用經驗，著眼行業需求，瑞豐恒激光面向快速成型、精密打標、表面去除、精密鉆孔、精密切割、精密焊接、激光醫療等多加工領域，為廣大華南地區的激光加工用戶提供適用消費電子、電子電路、包裝印刷、太陽能、鋰電池、半導體微電子、珠寶首飾、汽車工業、面板顯示、生物醫療等領域的激光解決方案，助力華南市場激光行業蓬勃發展。
